De Overheids Rekentool Geluid Warmtepompen en Airco's - Stap voor Stap uitgelegd

De Overheids Rekentool Geluid Warmtepompen en Airco's - Stap voor Stap uitgelegd

Bij de vergunningsaanvraag van uw warmtepomp of airco dien je voorafgaand aan plaatsing aannemelijk te maken dat deze installatie voldoet aan de regelgeving.

Omdat niet heel Nederland een geluidsexpert is, heeft de overheid hier een Rekentool voor laten ontwikkelen. Deze rekentool kan in de meeste situaties gebruikt worden om te berekenen of de situatie voldoet aan de geluidseisen.

Onderaan deze pagina staat de link naar deze rekentool & de handleiding. De rekentool kan niet gebruikt worden in meer complexe situaties. In dat geval dient u een geluidsberekening uit te laten voeren door een geluidsexpert.

In deze blog willen we u in het kort uitleggen hoe deze rekentool opgebouwd is, en hoe u deze zelf kunt gebruiken. Door middel van deze uitleg bent u in de meeste gevallen zelf in staat deze rekentool correct in te vullen, zonder dat u dit avonden kosten ;)
Voor gedetailleerde informatie, adviseren wij u om de uitgebreide handleiding van de Overheid te raadplegen.

In deze blog leggen we de Rekentool in hoofdlijnen uit, met het doel om u zo goed mogelijk te helpen deze correct in te vullen. Achteraan dit stappenplan hebben we een screenshot ingevoegd van de rekentool, met daarin aangegeven welke velden er bij elke stap ingevuld dienen te worden.

Stap 0: Is de rekentool geschikt voor mijn situatie?

De rekentool kan niet gebruikt worden in de volgende situaties:

  • Bij plaatsing van meerdere warmtepompen
  • Bij percelen of gebouwen die niet rechthoekig zijn
  • Bij appartementen met grote balkons waarbij de unit niet tegen de gevel staat

Indien uw situatie beschreven staat in bovenstaande opsomming, dan is de rekentool niet geschikt en dan adviseren we om een geluidsdeskundige te raadplegen. U kunt contact opnemen met Reducd en wij verwijzen u gratis door naar een Geluidsexpert uit ons netwerk.

Stap 1: Kies uw situatie

Stap 1 voor het gebruik van de rekentool is het kiezen van de juiste situatie.

Er zijn 5 situaties om uit te kiezen:

  • Gg_1: Buitenunit op het maaiveld
  • Gg_2: Op aanbouw, tegen de woning
  • Gg_2A: Op bouwwerk achter in de tuin (bijv. op een schuurtje)
  • Gg_3: Op het dak
  • AP: Plaatsing bij appartement (gevel, galerij, balkon, inwendig balkon, dak)

Grafische weergave van deze situaties:

  • Gg_1: Buitenunit op het maaiveld

 Rekentool overheid Warmtepomp op het maaiveld Uitleg

  • Gg_2: Op aanbouw, tegen de woning

 Rekentool Overheid Geluid Uitleg Warmtepomp op aanbouw

  • Gg_2A: Op bouwwerk achter in de tuin (bijv. op een schuurtje)

 Rekentool Overheid Uitleg Warmtepomp op schuur

  • Gg_3: Op het dak

 Rekentool Overheid Uitleg Warmtepomp op het dak van woning

  • AP: Plaatsing bij appartement (gevel, galerij, balkon, inwendig balkon, dak)

Rekentool Overheid Uitleg Warmtepomp bij appartement

Als u duidelijk heeft welke optie de situatie van uw opstelling het beste weergeeft, kies dan deze situatie voor de verdere berekening. Kies in de Rekentool (de Excel) het tabblad van de door u gekozen situatie om daarin de berekening uit te voeren. De overige tabbladen in de Excel mag u volledig negeren.

Nu u de juiste situatie heeft geselecteerd kunt u, bij vragen die niet behandeld worden in deze blog, in de Handleiding naar de uitleg voor uw situatie gaan.

Stap 2: Invoeren geluidsvermogenniveau van de warmtepomp of airco

Nadat u weet welke situatie u dient te kiezen, kunt u de geluidsgegevens van de buitenunit invullen.

U dient het geluidsvermogenniveau in te vullen (let op, dit is echt iets anders dan de geluidsdruk die vaak gegeven wordt), een eventuele tonaliteitscorrectie, en de marge. Deze informatie kunt u meestal vinden in de folder van uw warmtepomp of airco. Zo niet, dan kan de leverancier deze informatie aan u verstrekken.

Stap 3: Het invoeren van de perceelsgrenzen (coördinaten)

De volgende stap is het invoeren van de perceelsgrenzen in de tool. Op de perceelsgrens moet namelijk voldaan worden aan de geluidseisen uit het Bouwbesluit 2012. Een uitgebreide beschrijving hoe u de coordinaten van de gevel moet kiezen wordt gegeven in de Handleiding. Lees hierbij alleen het hoofdstuk wat van toepassing is op uw situatie. Het is belangrijk om te weten dat de coordinaten van de perceelsgrens leidend zijn voor het bepalen van de volgende invoerpunten. Deze worden allemaal bepaald t.o.v. de perceelsgrenzen.

Stap 4: Het invoeren van de locatie (coördinaten) van de buitenunit

Nu de gegevens van we buitenunit zijn ingevuld, is de volgende stap het invoeren van de locatie t.o.v. de gevel. Dit gebeurd a.d.h.v. de coördinaten vanaf het midden van de warmtepomp (met als uitzondering bij de hoogte, daarmee pak je 2/3e van de warmtepomp). Indien u vragen heeft over deze stap, dan kunt u het beste het hoofdstuk van de door uw gekozen situatie in de Handleiding erbij pakken. Hierin wordt zeer uitgebreid beschreven welke coördinaten je dient te pakken, incl. voorbeelden.

Stap 5: Het invoeren van de gevel (coördinaten)

I.v.m. eventuele reflecties door de gevel, moeten ook de coördinaten van de gevel ingevuld worden.

Stap 6: Vul eventuele aanvullende ontvangstposities in

De aangescherpte geluidseisen zijn niet alleen van toepassing op de erfgrens. Ook bij nabij gelegen te openen ramen of deuren dient de buitenunit te voldoen aan de aangescherpte geluidseisen. Als de warmtepomp bijvoorbeeld achter een afscherming staat (een muur), of wanneer de buitenunit op hoogte is geplaatst, kan het zijn dat er op de erfgrens wel wordt voldaan aan de regelgeving, maar bij nabij gelegen te openen ramen of deuren niet. Om de coördinaten van de nabijgelegen te openen ramen of deuren te berekenen, dient u te rekenen met het midden van de deur of het raam.

Het is hierbij belangrijk om te weten dat het hier niet gaat om de ramen en deuren van uw eigen woning, maar alleen deze van de buren.

Vul nvt in bij de rij "Xontv" wanneer niet gekeken hoeft te worden naar aanvullende posities. Indien u de geluidsberekening uitvoert voor een Appartement (tab: AP) dan dient u de coördinaten van alle omliggende te openen ramen en deuren in te vullen.

Stap 7: Vul uw gegevens in, en de aanvullende informatie over de buitenunit

Voor een complete geluidsberekening dient u ook de gegevens over het plan, en aanvullende gegevens over de buitenunit in te geven.

Stap 8: Optioneel - Vul de aanvullende gegevens in (welke dit zijn is afhankelijk van de door u gekozen situatie)

In het voorbeeld wat wij gebruiken op de volgende pagina, situatie Gg_1, gaat dit om afschermende tuinmuren, indien die aanwezig zijn. Zo niet, dan kan deze kolom leeg worden gemaakt. Bij Gg_2 gaat dit om de coördinaten van de aanbouw, bij Gg_2A om de coördinaten van het bouwwerk waar de buitenunit op staat.

Stap 9: Controleer de situatie?

Nu zijn alle gegevens ingevuld. U kunt rechts een schematische weergave zien van de situatie. Klopt dit? Dan heeft u de gegevens waarschijnlijk correct ingevuld.

Stap 10: Voldoet de situatie?

Nu kunt u kijken of de situatie, zonder aanvullende geluidsdempende maatregelen, voldoet. Dit kunt u helemaal onder in de Excel zien (zie illustratie).

Als de situatie voldoet, dan is dit goed nieuws, en zijn er, voor de aangescherpte geluidseisen, geen aanvullende maatregelen nodig.

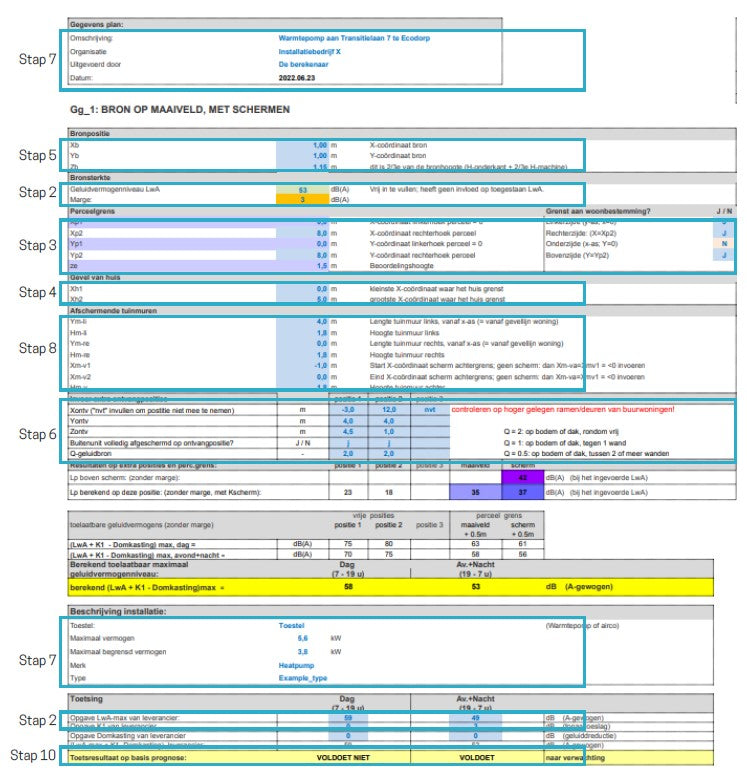

In onderstaande afbeelding vindt u een screenshot van de rekentool (situatie Gg_1) inclusief de velden die van toepassing zijn op de eerder beschreven stappen.

Als de situatie niet voldoet, dan kunt u nadenken welke aanvullende maatregelen geschikt zijn in uw situatie. Laat uw emailadres achter onderaan dit bericht om het Reducd e-book te ontvangen. Hierin leggen we duidelijk uit welke geluidsdempende maatregelen geschikt zijn voor welke situatie.

Rekentool Overheid Geluid Warmtepompen stap voor stap uitgelegd
